Colle Conductrice: Elecolit®

Les colles conductrices Elecolit® sont des résines synthétiques qui contiennent des charges métalliques ou inorganiques.

La gamme Elecolit® propose des résines époxy de type mono ou bi composant de

colles conductrices électriques

ou

colles conductrices thermiques.

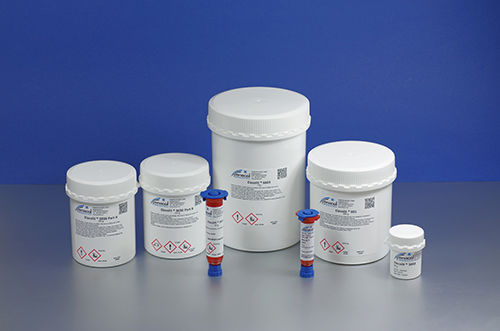

Colles conductrices electriques et thermiques | © Eleco Panacol – EFD

Les colles Elecolit® sont des colles conductrices électriques et/ou thermiques




Elecolit® colle conductrice électrique

Les colles conductrices électriques sont généralement des résines qui polymérisent en température ambiante ou à des températures supérieures à 100°C.

La colle conductrice est la solution parfaite pour faire des contacts électriques sur des substrats sensibles à la température. La colle est aussi plus souple que la soudure et résiste mieux aux vibrations. Nos colles conductrices sont exemptes de plomb et de solvant.

Il existe deux types de colles conductrices d’électricité : isotrope et anisotrope.
La colle conductrice isotrope (ICA) est électriquement conductrice dans toutes les directions.
Elle est utilisée pour des applications telles que le collage de puce contact et le collage de composants CMS.
La colle conductrice Anisotrope (ACA) : contient des particules conductrices spécifiques, qui conduit l'électricité dans une seule direction. Cette colle est utilisée dans de nombreuses structures sensibles sur les circuits, comme les connexions LCD, PCB flexibles, ou pour le collage des structures d'antennes RFID.

Avec sa gamme Elecolit®, Eleco offre un large éventail de colles conductrices électriques : colle mono-composante facilement automatisable avec valves de contact, jetting ou sérigraphie, ainsi que des produits bi-composants qui durcissent à température ambiante et ont une conservation de stockage plus longue.

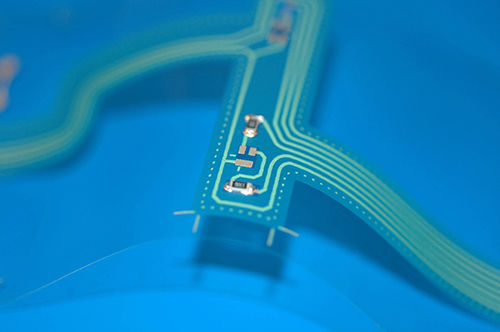

Colle conductrice Elecolit | © Eleco Panacol – EFD

Les colles conductrices électriques Elecolit® sont idéales pour collage de circuits souples

Download notre brochure:

Elecolit®

Colle conductrice Applications Viscosité [mPas] Base Polymérisation* Proprietés
Elecolit® 3043 Impression d’antennes;
collage de fusibles céramiques
4 000-5 000 époxy thermique Électroconductrice isotrope (ICA)
thermoconducteur
Elecolit® 3653 Collage de pièces électroconductrices;
idéale pour les pièces soumises à de hautes vibrations
8 000-13 000 époxy thermique Électroconductrice isotrope (ICA);
thermoconductrice
Elecolit® 3025 Collage de composants sensibles à la chaleur 80 000-90 000 époxy bi-composante thermique
température ambiante
Électroconductrice isotrope (ICA)
thermoconducteur
Elecolit® 3036 Collage de composants sensibles à la chaleur
collage de circuits souples
pâteuse époxy bi-composante thermique
température ambiante
Électroconductrice isotrope (ICA)
thermoconductrice
Elecolit® 323 Collage de composants électroniques pâteuse époxy bi-composante thermique Électroconductrice isotrope (ICA);
thermoconductrice
Elecolit® 325 Collage de composants sensibles à la chaleur pâteuse époxy bi-composante thermique Électroconductrice isotrope (ICA)
thermoconductrice
Elecolit® 336 Collage de composants sensibles à la chaleur pâteuse époxy bi-composante thermique, température ambiante
Électroconductrice isotrope (ICA)
thermoconductrice
Elecolit® 327 Collage de pièces électroconductrices pâteuse polyimid thermique Électroconductrice isotrope (ICA);
thermoconductrice;
haute résistance thermique jusqu’à 275°C
Elecolit® 342 Protection électrostatique (ESD) 1 000-2 000 acrylate thermique Électroconductrice isotrope (ICA);
thermoconductrice
Elecolit® 414 Impression de pistes sur substrats flexibles 20 000-25 000 polyester thermique Électroconductrice isotrope (ICA);
thermoconductrice
Elecolit® 3063 Collage d’écrans à cristaux liquides (LCD)
collage de conducteurs flexibles
150 000-190 000 acrylate UV + pression
VIS + pression
Électroconductrice anisotrope (ACA)
Elecolit® 3064 Collage d’écrans à cristaux liquides (LCD);
collage de conducteurs flexibles
gel acrylate UV + pression
VIS + pression
Électroconductrice anisotrope (ACA)
Elecolit® 3065 Collage de conducteurs flexibles;
étanchéité d’afficheurs et d’écrans digitaux
pâteuse acrylate UV + pression
VIS + pression
thermique
Électroconductrice anisotrope (ACA);
Couleur: transparente-brun
Elecolit® 3012 Collage de pièces électroconductrices
sérigraphie
pâteuse époxy thermique Conductivité électrique (ICA)
thermoconducteur
adapté à la sérigraphie
Elecolit® 3655 Fixation de LED thixotrope époxy thermique Électroconductrice isotrope (ICA);
thermoconductrice
couleur: argent
Elecolit® 3661 Collage d’appareils interconnectés flexibles 20 000-40 000 époxy thermique Électroconductrice isotrope (ICA);
thermoconductrice
stable, flexible

*UV = 320 - 390 nm          VIS = 405 nm

Contactez-nous pour obtenir les fiches techniques






Elecolit® colle conductrice thermique

Nos colles thermo-conductrices sont des résines époxies de synthèse contenant des charges métallique et inorganiques.

Les meilleures performances en conductibilité thermique sont plus généralement obtenues avec des charges métalliques comme l’Ag (Argent) ou l’Au (Or). Cependant, ces charges (fillers), peuvent rendre la colle conductrice électrique. Ceci pouvant être non approprié dans certaines applications. Pour atteindre en même temps une bonne conductivité thermique et isolation électrique, nous pouvons incorporer dans nos adhésifs des charges de type céramiques ou minérales.

La colle conductrice thermique est très souvent utilisée pour dissiper la chaleur des composants électroniques et semi-conducteurs. Utilisée, par exemple, en collage de cavité sur des dissipateurs thermiques, leur conductivité réduit les contraintes thermiques pour éviter les pertes de performance ou la défaillance de certains composants électroniques. Ces colles conductrices sont également utilisées comme agents d'encapsulation pour des capteurs ou sondes thermiques sur des enceintes de réacteurs.

Avec la gamme Elecolit® Eleco propose un large éventail composé généralement de résine époxy de type mono ou bi composant. Ces colles pouvant polymérisées en température offrent également de grandes résistances mécaniques à très haute température (jusqu'à 200 ° C).  Certaines de ces colles conductrices thermiques sont « dual cure » ; c’est à dire avec deux systèmes de polymérisation.

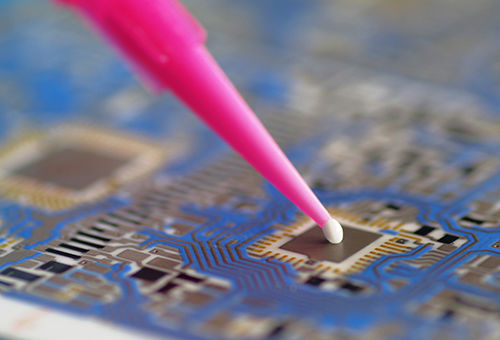

 Elecolit® colle thermo-conductrice | © Eleco Panacol – EFD

Elecolit® colle conductrice thermique pour collage de composants

Download notre brochure:

Elecolit®

Colle conductrice Applications Viscosité [mPas] Base Polymérisation* Proprietés
Elecolit® 6601 Collage de dissipateurs thermiques;
collage de capteurs
12 000-20 000 époxy thermique Thermoconductrice;
couleur: blanche
Elecolit® 6603 Collage d’aimants;
collage de dissipateurs thermiques
95 000-115 000 époxy thermique Thermoconductrice
Elecolit® 6604 Collage de capteurs 110 000-140 000 époxy thermique Thermoconductrice
Elecolit® 6616 Collage de dissipateurs thermiques pâteuse époxy bi-composante thermique;
température ambiante
Thermoconductrice;
couleur: noire
Elecolit® 6207 Encapsulation
remplissage/potting
9 000-12 000 époxy bi-composante thermique;
température ambiante
Thermoconductrice;
couleur: noire;
certifié UL
Vitralit® 6137 Diverses applications pour l'électronique et l'assemblage de circuits intégrés 150 000-170 000 acrylate UV,
post-polymérisation possible en température
Très haute résistance chimique;
tenue hautes températures;
excellente conductivité thermique;
couleur: blanche;
fixation rapide de composants par polymérisation UV
Vitralit® 6129 Diverses applications pour l'électronique et l'assemblage de circuit intégré 10 000-40 000 acrylate UV,
post-polymérisation thermique
Couleur: blanche
haute résistance aux agents chimiques et la température;
bonne conductivité thermique

*UV = 320 - 390 nm          VIS = 405 nm

Contactez-nous pour obtenir les fiches techniques
